由于多數多廳影院都選址在人口稠密的商業中心區,或大型商業建筑內部,則充分利用有效場地面積以及空間,必然盡可能多的布置影廳數量并兼顧業態的齊全,同時還應符合相關規范要求。為實現上述目標,就不可避免地形成觀眾廳與觀眾廳之間共享一堵分隔墻或一條走道相鄰的情況等。在這樣緊密布置影廳的情況下,相互之間的隔聲就顯得尤為重要。

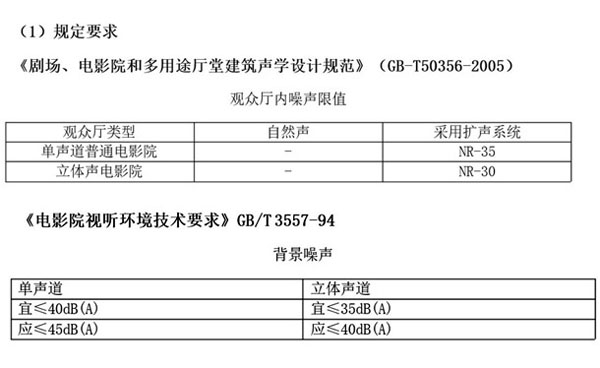

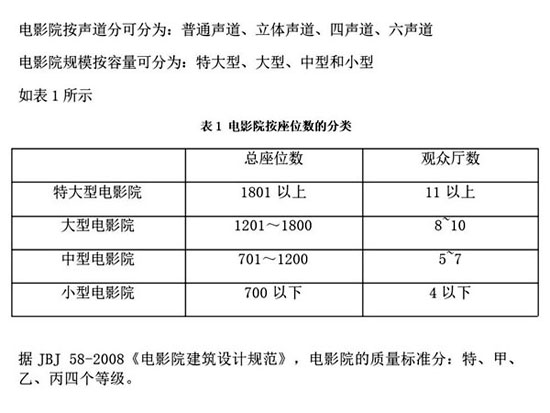

一、觀眾廳的噪聲標準 根據2001年文化部和建設部頒布的行業標準,劇場觀眾席噪聲應符合以下規定:甲等≤NR25, 乙等≤NR30, 丙等≤NR30, 《電影院星級評定要求》要求:觀眾廳動態的本底噪聲應符合NC30噪聲評價曲線(電影待業常用NC標準,民用建筑設計常用NR標準,二者曲線可換算近似)。
二、噪聲來源 1. 觀眾廳之間的噪聲相互干擾。多廳影院中的觀眾廳常常只有一墻之隔,影片聲音特別是低頻很容易穿過隔墻傳到相鄰的觀眾廳中(除了隔墻之外,樓板、設備管井等形成聲橋的部位也會導致固體傳導),形成噪音干擾。 客觀條件: I. 我國多廳影院大多數是建在大型商廈中,商廈在初始建設設計時并未考慮到影院的特殊工藝要求。影院投資商大多是在已建成的商廈中找到一塊高度,大小能夠滿足要求的區域建設影院。而商廈的柱網結構、荷載等均不能滿足影院的特殊要求,從而致使觀眾廳建設時隔墻只能采用輕質隔聲墻,為此多數影院采用的是200mm厚加氣混凝土砌塊雙墻。 II. 商廈的柱網結構的固體傳聲。相鄰影廳之間的雙層隔墻間大多數夾有柱網,墻體與柱網沒有分開,造成隔墻-柱網-隔墻的固體傳聲。 III. 相鄰影廳的地面為同一樓面,樓面的固體傳聲沒有解決。樓板約薄,傳聲越大。 IV. 消防系統的水管、排煙管到、空調系統的管道布置,電器系統的管線布置等,破壞了隔墻墻體的完整,降低了墻體的隔聲量。 V. 許多影院建在商廈的頂層,影廳的屋頂為整體輕質鋼結構,這樣就產生了鋼性材料的固體傳聲。 2. 室外噪音的干擾。這里主要指的是影院周邊環境所產生的環境噪聲。比如周圍道路的交通工具(如地鐵等)的交通噪音,以及自然氣候所產生的噪音。 3. 商業建筑中的噪音干擾。主要指其他租戶產生的噪音,比如KTV、商場的背景音樂、促銷活動中的噪音,尤其需要注意的是主要沿著樓板或建筑結構轉播的噪聲,比如超市的手推車或溜冰場的輪鞋以及保齡球的滾動或者是撞擊聲等。 4. 設備運營中的噪音。包括影院自由設備以及其他租戶或者商業建筑的設備,比如商業建筑所用的空調設備。影院自用的空調設備如果設計不當也會造成較大的噪音影響,比如地面送風,或者是多廳共享風機及主管道等。影院背景噪聲超標多因空調噪聲所致,同時管路布置不合理也將產生影廳間串聲問題,因此多廳影院空調系統噪聲系統問題在空調系統設計開始就應給予充分考慮。

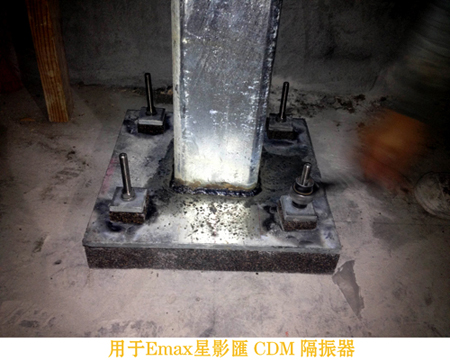

三、噪聲消除的原理 噪聲消除一般會遵從兩個思想進行,一是消除噪聲源,一是隔絕噪聲。消除噪聲源的方法通常會是用來解決設備噪聲。 隔絕噪聲則是更為廣泛和可行的方法,可以說大多數的處理都是基于這一思路進行的。最理想的影院隔聲處理當然是在建筑空間內將影院做一個完全懸浮的封閉空間,即整體的浮筑結構。

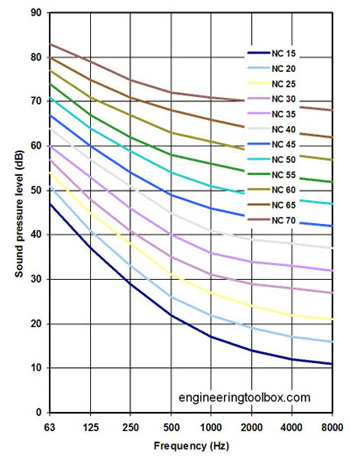

四、聲學工作范圍及設計 一、影廳內噪聲標準 NC(Noise Criterion)經常被用來評比室內背景噪音的指標,NC規定了每個不同頻率容許的最高噪音量,一般取八個倍頻帶來計算最高的NC噪音值。NC值越高表示環境的噪音量越高。標準NC曲線可參考以下圖表。影廳的設計一般要求不超過以下NC要求:
地方 |
室內噪聲 |
影廳 |
NC 30 |
影廳大堂 |
NC 40 |

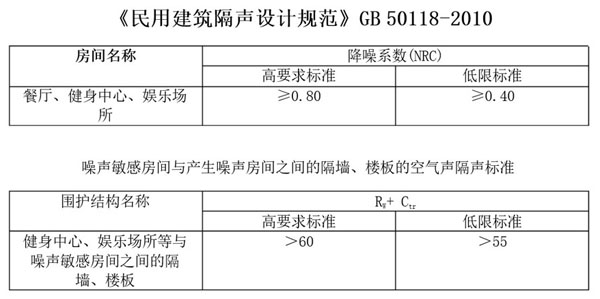

二、影廳隔聲量標準 聲音穿透等級(Sound Transmission Class, STC) 是測量隔板之聲音傳送損失, STC數值越大, 表示該結構的空氣傳送聲音絕緣越好。影廳的隔聲量至少要達到以下數值:
場所 |
批鄰地方 |
天花 |
墻身 |
影廳 < - > |
影廳 |
- |
STC 65+ |
商店 / 戶外 |
- |
STC 65+ |
走廊 / 大堂 |
- |
STC 60+ |
放映室 |
- |
STC 50+ |
|
上層噪音 |
STC 70+ |
|

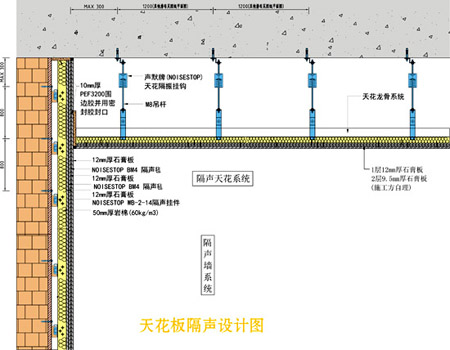

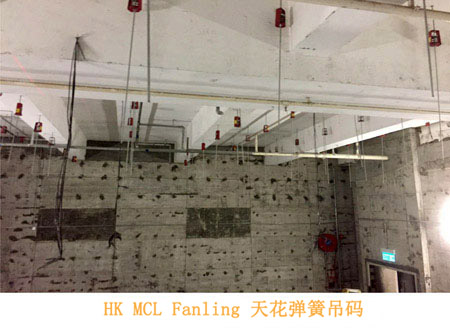

1. 天花板隔聲設計 從影院上部結構傳來的噪音,主要是通過樓板傳遞。比如上部有超市、溜冰場或健身房時,天花板的隔聲減振處理就尤為重要。另外有些影廳因為結構設計原因,采用的是大跨度輕質屋頂,這就造成了在下雨天會有較大的雨聲。通常的解決辦法即在觀眾廳的吸聲天花板之上增加一層隔音吊頂。 隔音吊頂主要由結構承載層和隔音吊件、以及隔音棉加石膏板構成。承載層將隔聲吊頂和建筑原頂(原結構)連接起來,而隔音吊件則阻斷了建筑原頂(原結構)中的噪聲向廳內的傳遞。見圖
值得注意的是,隔聲吊頂一般不作為裝飾吊頂使用,而是在隔聲吊頂之下再做一層裝飾吊頂。
2. 觀眾廳隔聲墻的隔聲設計 影院隔聲設計中最重要的一個部分就是觀眾廳分隔墻的隔聲設計。隔墻使用的砌體密度越大,面密度越高則越有利于墻體對噪音的阻隔。但目前由于我國綜合商業建筑大多采用框架式(框剪/筒體)結構,考慮到結構承重,維護墻體一般采用的是輕質砌塊,由于面密度太小,對于隔墻的隔聲效果非常不利。對于相鄰影廳間的共享隔墻,要求有65dB以上的隔聲量,可選用輕質磚加隔聲墻的做法,見圖。
注意事項:隔聲墻施工質量是保證隔聲性能的重要環節,應按合理的施工順序進行施工,注意板縫、孔洞、節點及聲橋的處理;盡量減少管線穿墻,管線穿墻處必須做密封處理;不得在觀眾廳與觀眾廳之間隔墻上開洞,減少在隔聲墻上固定其他設備及管線,環繞聲音箱不宜直接安裝在相鄰影廳間的共享隔墻上。

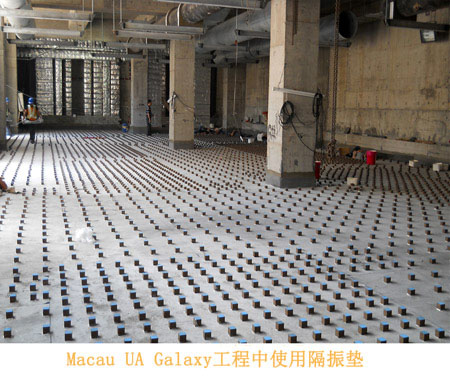

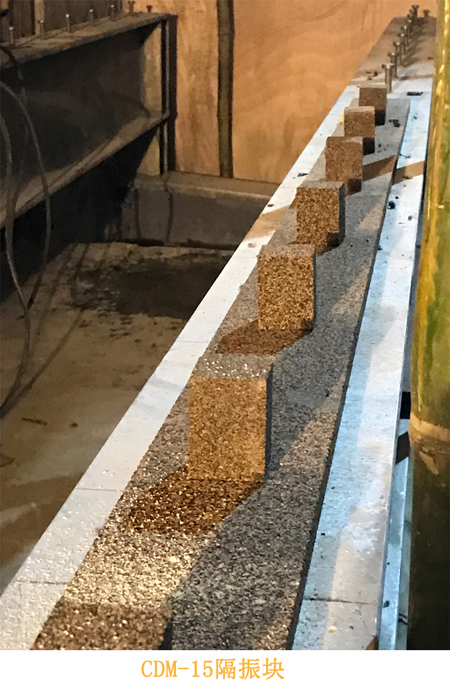

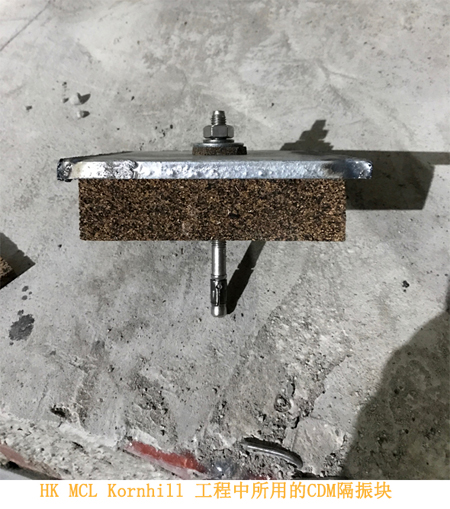

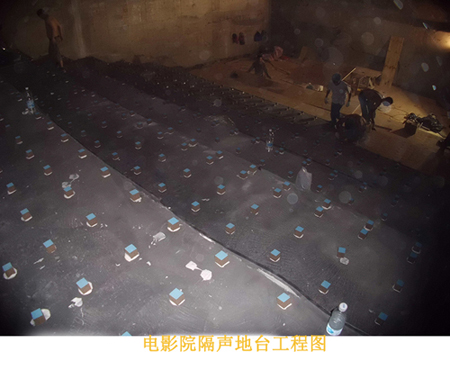

3. 樓板的隔聲設計 由于電影片的低頻聲極易穿透樓板或形成固體傳聲就會形成隔聲的薄弱環節,處理的辦法就是增加一層浮筑樓板。這樣就可以解決普通噪音的影響和消除撞擊噪音的影響。見圖

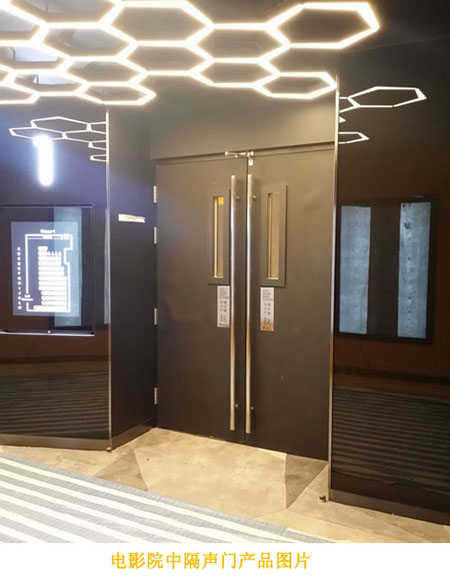

4. 隔聲門設計 影院隔聲設計中還有一個關鍵的部分就是觀眾廳的入/散場門的設計。按照國家規范,入/散場門必須采用防火門。一般要求隔聲門的隔聲性能應達到35dB以上,即國標《建筑用門空氣聲隔聲性能分級以其檢測方法》中規定的Ⅲ級隔聲門標準。而一般的防火門離上述標準還有很大的距離。考慮到影院的隔聲要求,一般做法同時安裝防火門和隔聲門,并注意隔聲門與墻體(尤其是輕質隔墻)的連接和密封處理。遇到兩個觀眾廳的出(入)口相對時,可以采用調整出入口的位置或者方向的辦法解決噪聲干擾。做雙重門須注意,門之間要有一定的距離,并設有相應照明。
三、空調系統噪聲控制 每個影廳最好采用一個獨立空調系統的模式,這樣可以避免通過管道及風口引起影廳間的竄聲。當多個影廳同一系統時,空調系統管路的設計應防止影廳間的竄聲,各影廳空調管路不宜采用竄接的方式,最好從空調機組處各影廳就有獨立的送、回風管路。 空調機組選用低噪聲機組;根據影廳的背景噪聲要求及具體情況,在送風管路、回風管路及排風管路采取消聲措施(如消聲器),使風機噪聲在進入影院前管路上就得到有效控制,防止剩余噪聲透過管壁傳入影院。空調系統必須進行詳細可靠的負荷計算、阻力計算和聲學計算,并且在消聲設計計算中,須代入消聲器,風機在使用工程狀態下的實測數據進行設計,經計算通過后再確定其型號及數量,以確保其聲學可靠性。管路系統設計應當有足夠的余地以使增裝消聲器,除聲源處的消聲減振外,不要忽視管道的氣流再生噪聲、串聲、振動,以及穿墻或樓板處的隔振處理。 獨立的消防排煙系統在特殊情況下才啟用,系統降噪問題一般不需要考慮,但是系統管路直接與外界相通,為防止外界噪聲傳入影院,需采取有效的措施:設計管路時,不要采用直通的方式;在出口及管路上安裝消聲裝置。 為防止產生氣流噪聲應控制各部分風速??照{系統管路中的風速應自風機至風口逐漸降低,避免急劇轉彎和速度回升,一起渦流產生再聲噪聲。 當條件允許時應盡可能避免機房與影廳相鄰,這樣有利于空調管道內噪聲的衰減與消聲器件的安裝,并可減小機房噪聲對影廳的影響??照{機組需要采取隔振措施,防止振動引起固體傳聲;機房圍護結構應有一定的隔聲量,機房內墻面及頂應作吸聲處理。

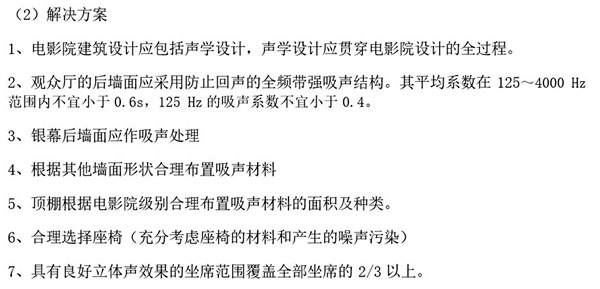

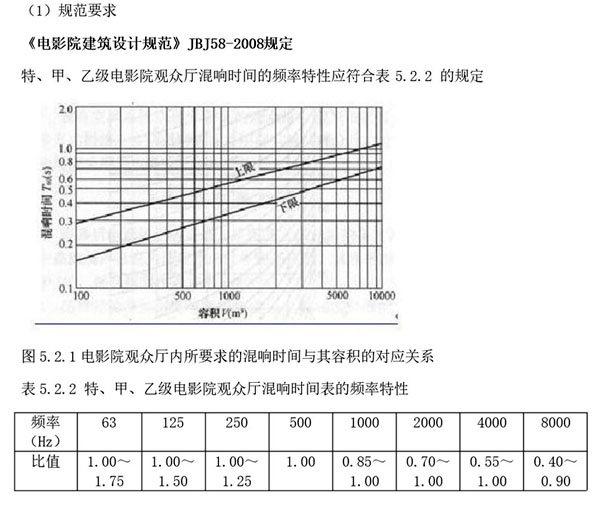

四、影廳內混響時間標準 影院內的墻體都需要高吸音材料作飾面處理。不單止可再提高隔音效果,還保證聲音不會反彈影響觀眾視聽效果。吸音材料必須具有防火功能及厚度為5厘米。
影廳內 |
混響時間 (500 Hz) |
<1000立方米 |
0.4 – 0.6 秒 |
1000 - 3000立方米 |
0.5 – 0.7 秒 |
3000 - 5000立方米 |
0.6 – 0.8 秒 |
|
